新旧蒸汽流量计安装标准以及规程的比较

发布时间:2018/07/21 涡街流量计 行业新闻 超声波流量计 标签:蒸汽流量计浏览次数:379

节能已成为我国能源政策的一个重要组成部分。一个企业要做好节能降耗工作,首先要有完好的流量计。



流计量准确度可靠了,就可以 为企业实行各种成本核算提供依据,从而制订出各个工序以降低陈本。这样企业才能有效地控制能源的使用量。



蒸汽是钢铁企业广泛使用的能源,要做好蒸汽计量工作,首选的手段当然是选用先进的流量计。但对于柳钢目前的情况来说,淘汰现有的流量计,全部使用新的流量计是不现实的。因此,只有从在用的流量计中改进,使其系统的测量可靠性得到提高。这样既可节约成本,又可提高精确度。本文就柳钢蒸汽测量中普遍使用的标准孔板流量计在安装中存在的一 些容易忽略的因素提出一些看法,以便和同行进行交流,更好地做好蒸汽计量工作,为生产服务。



新旧安装规程的比较



在旧的安装规程中,对于测量蒸汽的节流装置的取压方法有如下规定:介质为蒸汽时,取压源部件安装在管道上半部或管道中心线上。



安装蒸汽流量计时,其取压部件可以安装在管道的上半部180°范围内,该公司很大一部分蒸汽流量计是80年代按照旧的安装规程安装的。90年代以后冶金部实行了新的标准。但是,由于对新规程的了解程度不够,部分新安装的流量计仍然按旧的安装规程安装。

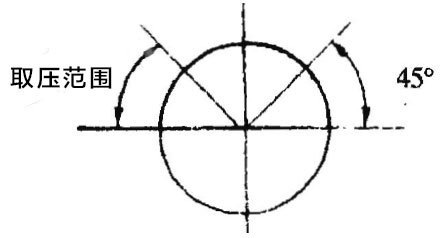

在新的安装标准中,对于测量蒸汽的节流装置的取压方法与原来的规定有部分改变。新的标准要求如下:介质为蒸汽时,取压源部件安装在管道上半部中心线上部的45°范围内(如图1)。

安装范围

                             蒸汽流量计取压口安装范围



从图1可以看出,安装蒸汽流量计时,其取压部件只安装在管道的上半部的左右45°范围内,顶部90°范围内是不能安装的。这个改变消除了蒸汽测量中的部分误差, 使测量精度得到提高。至于原来的安装会有何影响, 我们将在下面具体的例子中说明。



而原来的安装方法是否一定会产生必然的误差, 这一点我们还没有找到确切的资料,也没有做深入的研究。 但是,为了减少不必要的误差, 在安装蒸汽流量计的取压部件时应该严格按照新的标准来安装,以保证流量计的正确运行。
